數控機床的應用領域也在不斷擴大包括交通冶煉石油化工能源航空航天電子儀表信息軍事醫療等行業 數控技術的應用大大提高了生產效率解放了勞動力提高了產品精度為用戶帶來了良好的經濟效益因此掌握數控技術的應用也變得至關重要數控加工與普通機床加工在方法和內容上很相似普通機床加工完全是依賴于操作人員的手動完成例如對刀指定進給速度主軸速度等數控機床加工中走刀路線進給速度主軸速度刀具選擇等都是程序控制實現了真正意義上的解放勞動力盡管數控機床是自動化程度很高的設備但還是需要操作人員的操做來實現自動化加工

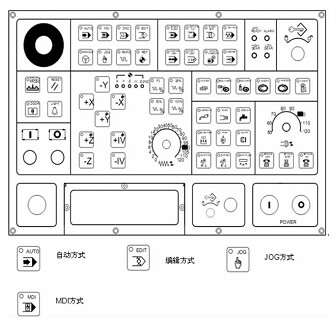

數控機床操作基本上都由手動方式 JOG 自動方式(AUTO) 編輯方式(EDIT) MAI 方式來實現相關操作

一.手動方式（JOG）

應用場合

1 各軸返回參考點

2 為機床在自動方式下執行程序做準備即裝夾工件對刀設置工件坐標系

3 移動軸例如當程序中斷時

操作步驟

1 按下操作面板上的<JOG>鍵

2 選擇待運行軸及其運行方向此時工作臺將以選擇好的軸向移動

二.手輪方式（HANDLE）

應用場合

1 手動操作需要小進給時 0.1 0.01 0.001

2 對刀時 手動方式下移動機床使刀具接近工件后轉換成手輪方式使刀具接觸到工件避免手動方式進給過大而損壞刀具

操作步驟

1 按下操作面板上的手輪方式 HANDLE 鍵

2 通過手輪上的<軸選擇>旋鈕選擇要運行的軸

3 通過手輪上的<倍率選擇旋鈕> 選擇待運行軸的進給

4 正向或負向轉動手輪機床運行

三.MDI方式(MDI)

應用場合

1 簡單程序運行

2 程序運行完后自動消掉

3 單獨調用刀庫中刀具

4 使主軸旋轉指定轉數

操作步驟

1 按下操作面板上的<MDI>鍵

2 按下 MDI 操作面板上的 <PROG> 功能鍵選擇程序屏幕

3 編輯一個要執行的程序

四.編輯方式(EDIT)

應用場合

1 編輯一個工件加工程序能存入內存再用時可從系統中調出

2 此方式下編輯的程序要在自動方式 AUTO 方式下執行

操作步驟

1 按下操作面板上的<EDIT>鍵

2 按下 MDI 操作面板上的<PROG>功能鍵選擇程序屏幕

3 輸入程序名例如 O1100 ,按下 MDI 面板上的<INSERT>鍵一個新程序被建立

4 編輯程序

五.自動方式(AUTO)

應用場合

1 編輯方式下編輯的程序需要執行時 必須在自動方式下執行此程序

操作步驟

2 調出編輯好的工件加工程序按下操作面板上的自動方式 AUTO 鍵

3 按下操作面板上的程序啟動鍵 CYCLESTART調出的程序開始執行

六.對刀

對刀是對工件進行加工的前提通常在圖紙上認定的編程零點也是在工件上對刀的零點 工件零點 這兩點設置在一點才能加工出符合零件圖紙要求的工件常用的對刀工具有加工用刀具例如棒銑刀機械尋邊器光電尋邊器無論是用哪一種工具來對刀一定要遵循的原則是用主軸的軸線來對刀即對刀工具接觸到工件的邊后還要再偏移一個刀具半徑這時位置才是真正的工件零點 下面是在三軸機床上給一個方形工件對刀的例子

6.1 設置 X 軸零點

手動方式下移動刀具使刀具接近于工件的 X 軸這條邊

旋轉主軸

為避免損壞刀具轉換成手輪方式選擇小進給使刀具接觸到工件

移動 Z 軸將刀具抬高到高于工件上表面的位置

X 軸方向上偏移一個刀具半徑值注意方向

將此時的 X 軸位置設置到工件坐標系 G54 G59 任意一個之中X 軸工件零點設置好

6.2 設置 Y 軸零點

手動方式下移動刀具使刀具接近于工件的 Y 軸這條邊

旋轉主軸

為避免損壞刀具轉換成手輪方式選擇小進 給使刀具接觸到工件

移動Z軸將刀具抬高到高于工件上表面的位置

Y軸方向上偏移一個刀具半徑值(注意方向)

將此時的Y軸位置設置到選定好的工件坐標系之中Y軸工件零點設置好

6.3設置Z軸零點

手動方式下將刀具移動到工件上方

移動Z軸使刀具接近于工件上表面

旋轉主軸

為避免損壞刀具轉換成手輪方式選擇小進給使刀具接觸到工件上表面

將此時的Z軸位置設置到選定好的工件坐標系之中Z軸工件零點設置好

結束語

所有零件的加工都要進行工件裝夾對刀設置工件坐標系編程啟動程序的操作缺一不可每一步都必須認真對待正確設置一步出差錯 可能會使工件報廢為了減少或杜絕錯誤的發生就要熟練操作對每步操作做到既能進行正確操作又能領會其原因只有這樣才能做到在遵守操作規程的前提下進行靈活操作數控技術的掌握并不是靠書本知識就能熟練應用的而是靠平時加工中多多積累經驗總結經驗 才能做到技術精湛
