數控編程實際是ISO代碼編程,即每個代碼的功能都是固定的,由系統廠家開發,使用者只需按照編程規則進行編程即可。但有時候這些指令滿足不了其加工要求,因此系統為用戶提供了宏程序功能,它是用戶對數控系統進行一定的功能擴展,實際上是對數控系統進行二次開發,這也是有局限性的。

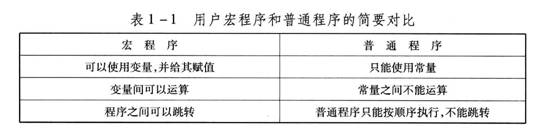

用戶宏程序和普通程序是有區別的,認識和了解這些區別后,有助于對宏程序的學習和掌握,表1一1為用戶宏程序和普通程序的簡要對比。

宏程序在數控系統中的運行過程
宏程序在數控系統中按如下步驟運行:
(1)首光,讀取數控代碼。
(2)提取變量和定義變量。
(3)預先保存在相關信息列表中。
(4)讀取數控代碼,提取復雜的表達式并進行計算。
(5)解釋與執行代碼過程中讀取變量列表中保存的數值,計算表達式,并給變量賦新值。
(6)按照條件語句、循環語句等控制程序的下一步操作。
(7)按照結果輸出實際數值,控制機床移動。
